Intercambiador de placas soldadas

¿Que es un intercambiador de placas soldadas?

Los intercambiadores de placas soldadas proporcionan una larga vida útil de servicio y pueden soportar altas temperaturas y presiones de diseño extremadamente altas. proporcionan una transferencia de calor eficiente con un tamaño reducido. Se utilizan en una variedad de funciones que incluyen refrigeración, calefacción, evaporación y condensación.



¿Cómo funciona un  intercambiador de placas y empaques?

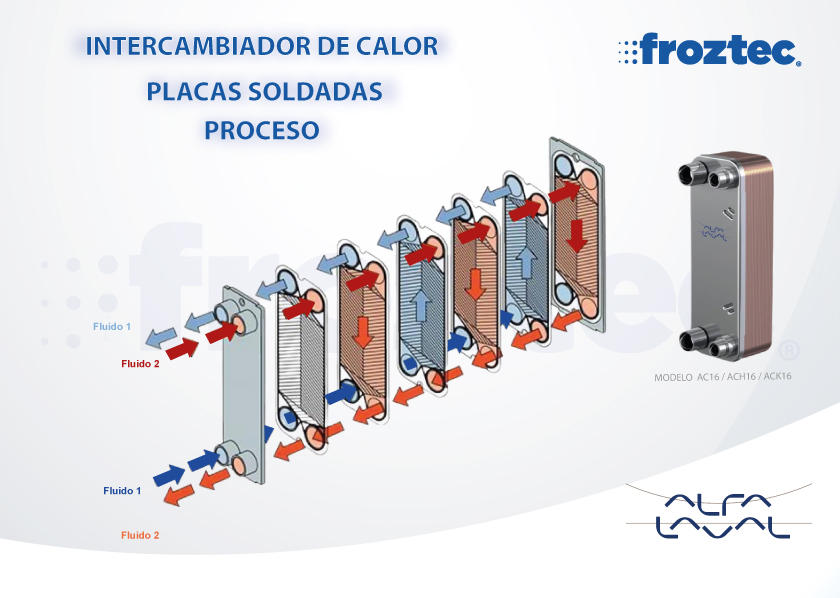

Los fluidos corren contracorriente a través del intercambiador de calor. El fluido 1(ilustrado en rojo) normalmente entra por una de las conexiones superiores y sale por la conexión inferior. El fluido 2 (ilustrado en azul) entra por una de las conexiones inferiores y sale por la conexión de arriba.
A medida que los fluidos pasan a través del intercambiador de calor, el calor se transfiere de los medios calientes a los medios fríos. El flujo de contracorriente permite las máximas posibilidades de recuperación de calor y se puede lograr una aproximación muy cercana a la temperatura. La temperatura cruzada también es posible, lo que significa que la salida caliente puede alcanzar una temperatura más baja que la salida fría. Esto sólo puede lograrse de forma limitada con intercambiadores de calor tubulares.
Los fluidos entran a través de las conexiones y portillas de las placas de transferencia de calor. Las juntas de estanqueidad especialmente diseñadas, situadas entre las placas, dirigen los fluidos de modo que los fluidos calientes y fríos pasan contracorriente en canales alternados. Cuando el fluido entra entre las placas, pasa sobre el área de distribución.


¿Qué datos básicos necesito para una correcta selección?

  1. Caudal
  2. Temperatura de entrada ambos lados
  3. Temperatura salida ambos lados
  4. Tipo de líquido
  5. Presión del flujo

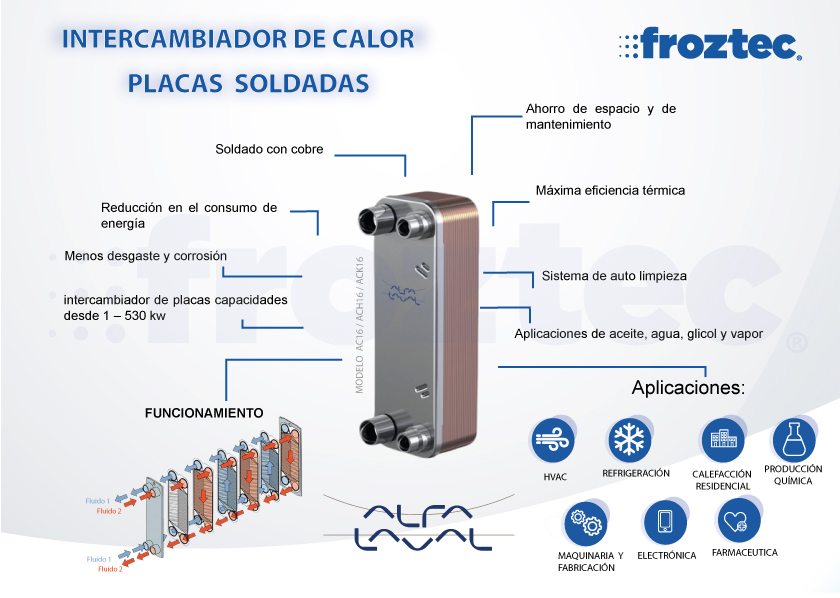

VENTAJAS

  • Compacto
  • Fácil de instalar
  • No requiere demasiado mantenimiento
  • Todas las unidades han sido sometidas a pruebas de presión y estanqueidad
  • Sin juntas o sellos
  • Bridas de conexión muy robustas

APLICACIONES:

  • Química
  • Farmacia
  • Marina
  • Biotecnología
  • Manejo de fluidos
  • Aplicación HVAC
  • Proceso de calentamiento y enfriamiento
  • Enfriamiento de aceite
  • Refrigeración comercial
  • Refrigeración industrial
