Intercambiador coaxial
¿Qué es un intercambiador coaxial?

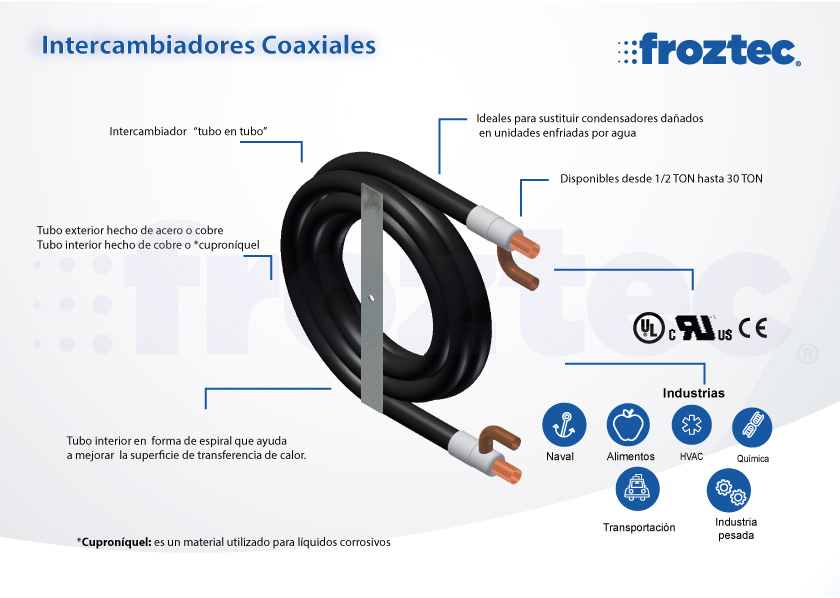

Es un intercambiador de calor tubular o “Tubo en tubo” altamente efectivo y compacto que se usa como condensador o evaporador.
El tubo exterior está hecho de acero o cobre y el tubo interior en forma de espiral de cobre o cuproníquel, dependiendo de las condiciones de trabajo.
¿Cómo funciona un intercambiador coaxial?
Este tipo de equipos conducen un flujo de agua a través del tubo interno y el refrigerante fluye entre el espacio anular del tubo interno y el externo. La temperatura del refrigerante y del fluido son diferentes, por lo que el calor se transferirá de alta temperatura a baja temperatura en contracorriente, además, el tubo interno en forma de espiral genera una turbulencia entre ambos fluidos que ayuda a ampliar la superficie de transferencia de calor.
Características y beneficios
- Intercambiador de calor compactos
- Alta eficiencia
- Resistentes a altas presiones
- Más económicos que los intercambiadores de placas o casco y tubos
- Construcción de contraflujo
¿Qué datos básicos necesito para una correcta selección?
- Capacidad requerida de la unidad condensadora.
- Espacio disponible para la instalación *En base del espacio se puede sugerir la forma del coaxial (Helicoidal, espiral, trombón, ultradelgado)
- Temperatura entrada del agua (A la que se suministra)
- Refrigerante
- Si requiere o no, que el intercambiador cuente con bracket (soporte).
INDUSTRIAS
- HVAC
- Naval
- Transportación
- Alimentos
- Química
- Industria pesada
APLICACIONES:
- Máquinas de hielo
- Chillers
- Subcoolers
- Desuperheaters
- Bombas de calor (calentamiento de agua)
