El MCS-MAGNUM es un controlador duradero basado en microprocesador diseñado para los entornos hostiles de la industria HVAC/R. Está diseñado para ser el administrador principal del paquete que está controlando. El Magnum brinda flexibilidad con puntos de ajuste y opciones de control que se pueden seleccionar antes de poner en marcha un sistema o cuando la unidad está activa y en funcionamiento. Las pantallas, alarmas y otras interfaces se logran en un lenguaje claro y simple que informa al usuario sobre el estado del controlador.

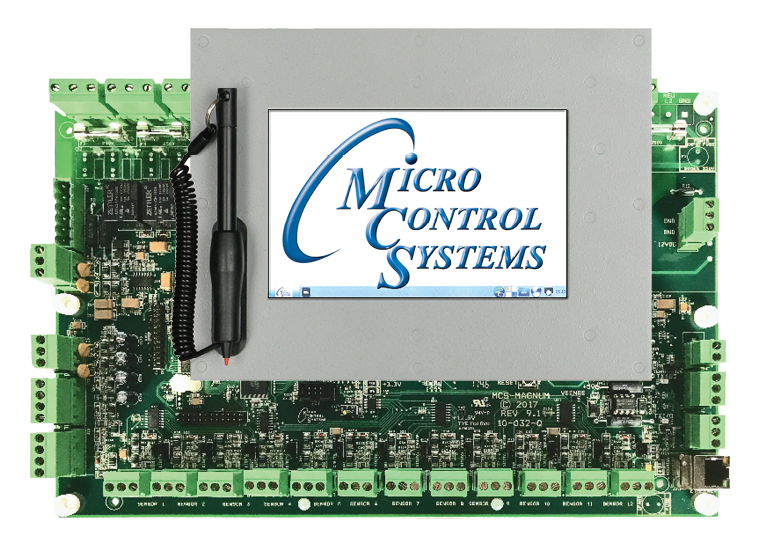

El MCS-MAGNUM-OEM-12 consta de un tablero de control maestro junto con un teclado y una pantalla. Como complemento del microcontrolador Magnum se encuentran las placas de expansión MCS-RO-BASE, MCS-RO-EXT, MCS-SI-BASE, MCS-SI-EXT. Esto permite la expansión del sistema a un máximo de 112 entradas y 108 salidas. La comunicación con estas unidades se produce a 38.400 baudios a través del puerto MCS-I/O, que está dedicado a este fin. También se proporciona un puerto RS-485 para la comunicación con los sistemas de gestión de edificios (BMS). Un MCS-BMS-GATEWAY está disponible para proporcionar protocolos para: interfaz de comunicación Bacnet IP, Bacnet MSTP, Modbus IP, Lontalk o Johnson N2.

La información que se puede transmitir incluye el estado de la unidad, el estado de las entradas y salidas, información de alarma y puntos de ajuste. MCS-MAGNUM-OEM-12 se envía con el kit de montaje de hardware MAGNUM que incluye ocho tornillos para láminas de metal n.º 6, cinco separadores, una cubierta Lexan y un cable MAG-KEYPAD para conectar al MAGNUM. Un paquete de soporte de software completo está disponible para su PC, lo que permite la configuración del sistema, pantallas de visualización dinámicas en línea, comunicación remota, gráficos y más.

El MicroMag es un controlador resistente diseñado para el entorno hostil de la industria HVAC/R. Está diseñado para ser el administrador principal del paquete que está controlando. El MicroMag proporciona flexibilidad con puntos de ajuste y opciones de control que se pueden seleccionar antes de poner en marcha un sistema o cuando la unidad está activa y en funcionamiento. Las pantallas, alarmas y otras interfaces se logran en un lenguaje claro y simple que informa al usuario sobre el estado del controlador.

El MicroMag está diseñado para controlar hasta 6 compresores con 6 circuitos cada uno. Como complemento del controlador MicroMag, hay 2 tarjetas de expansión que permiten 26 salidas de relé, 1 salida de triac, 42 entradas de sensor y 12 salidas analógicas (usando 2 tarjetas de expansión cada una). Las tarjetas de expansión utilizan el protocolo RS-485, lo que permite una distancia de 5000 pies entre el MicroMag y sus tarjetas de expansión.

El MicroMag tiene dos puertos RS-485. Ambos puertos permiten al usuario comunicarse de forma interactiva con el MicroMag a través de MCS-Connect. Un BMS (Sistema de gestión de edificios) que ejecuta Modbus RTU o BACnet MSTP también puede comunicarse con MicroMag a través del puerto RS-485 con fines de supervisión. Debido a que los bloques de terminales son removibles, el reemplazo de la placa no requiere que se retiren los cables.
