Intercambiador de casco y tubos

¿Qué es un intercambiador de casco y tubos?

El Intercambiador de Calor de Casco y Tubos (también llamado de tubos y coraza) Es un equipo cuya función es transferir el calor de un fluido a otro de menor temperatura. Este consta de un casco exterior que en su interior contiene un circuito de tubos más
pequeños. Al interior del intercambiador el calor es transferido entre el fluido que circula dentro de los tubos y otro que circula en el interior del casco.
Un intercambio de calor efectivo solo se puede producir cuando existe una diferencia de calor suficiente. Cuanto mayor sea la diferencia de temperatura, menor será la superficie de transferencia de calor necesaria.



¿Cómo funciona un intercambiador de casco y tubos?

Este tipo de equipo consiste en una carcasa cilíndrica que contiene un arreglo de tubos en paralelo al eje longitudinal de la carcasa. Los tubos pueden o no tener aletas y están sujetos en cada extremo por láminas perforadas. Estos atraviesan a su vez a una serie de láminas denominadas deflectores (baffles) que, al ser distribuidas a lo largo de toda la carcasa, sirven para soportar los tubos y dirigir el flujo que circula por la misma, de tal forma que la dirección del fluido sea siempre perpendicular a los tubos. El fluido que va por dentro de los tubos es dirigido por unos ductos especiales conocidos como cabezales o canales

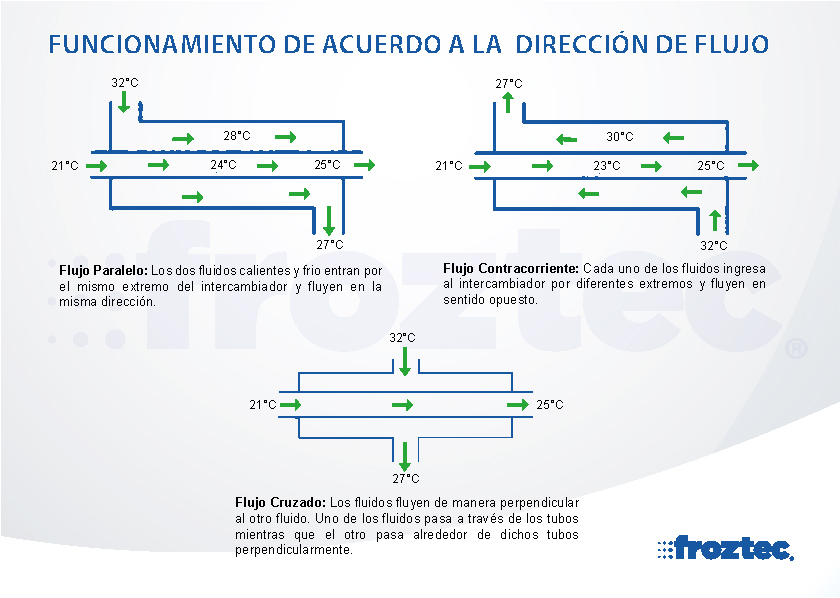

El funcionamiento puede ser según la dirección del flujo:





FLUIDOS-1
FLUIDOS-2



¿Qué datos básicos necesito para una correcta selección?

  • Fluidos (Agua / Agua, Agua / Aceite, Agua / Vapor, etc.)
  • Temperatura de los fluidos a la entrada.
  • Temperatura de los fluidos a la salida.
  • Flujos o caudales de los fluidos.
  • Capacidad BTU/h
  • Aplicación del equipo

INDUSTRIAS

  • Petroquímica
  • Industria Eléctrica
  • Refrigeración y calefacción
  • Marina
  • Industria Geotérmica
  • Industria plástica
  • Industria Metal Mecánica
  • Industria del papel
  • Automotriz
  • Aeronáutica

APLICACIONES:

  • Calentamiento / enfriamiento de fluidos gaseosos o líquidos
  • Calderas
  • Unidad de recuperación de calor de agua blanca
  • Condensador de vapor
  • Enfriador de vapor
  • Enfriador de aceite para transformador OFWF y ONWF
  • Inyección de plásticos
  • Plantas de generación de energía
  • Troquelado
  • Mecanizado

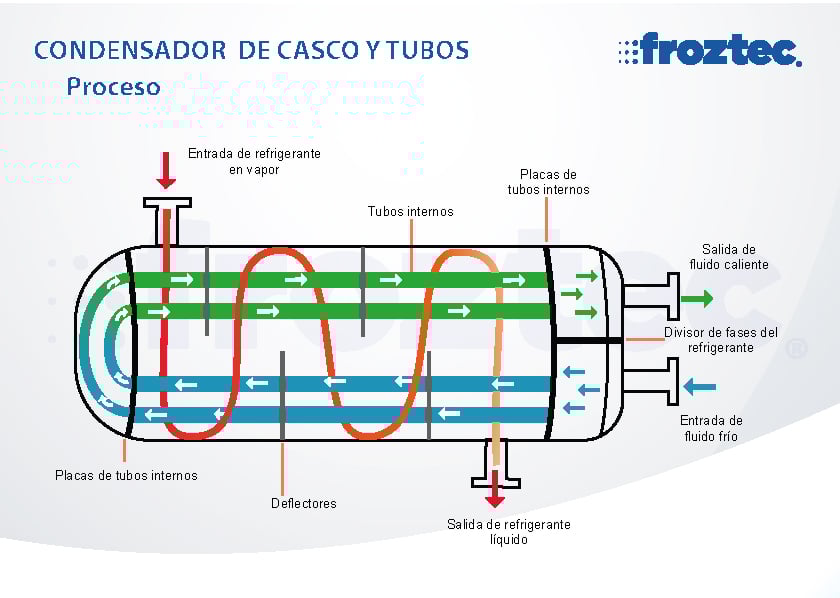

PROCESO-CONDENSADOR-CASCO-Y-TUBO

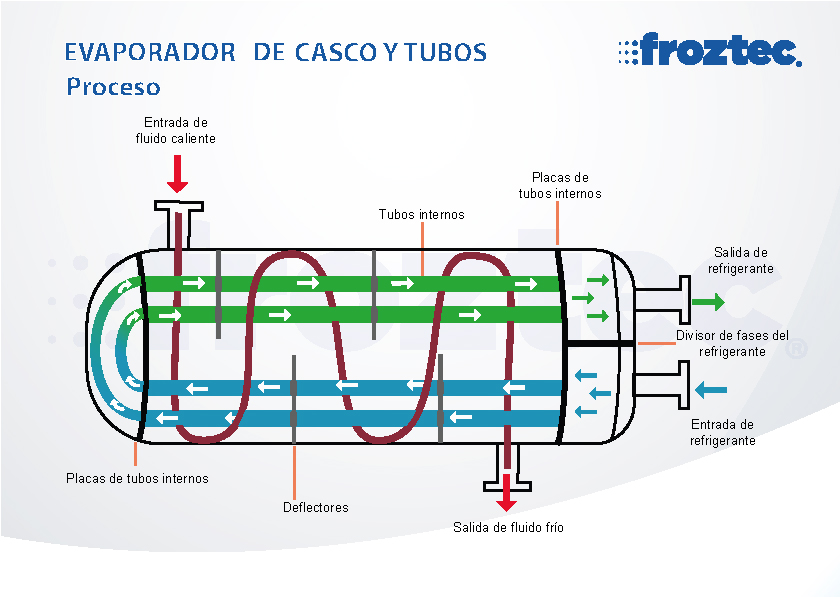

PROCESO-EVAPORADOR-CASCO-Y-TUBOS

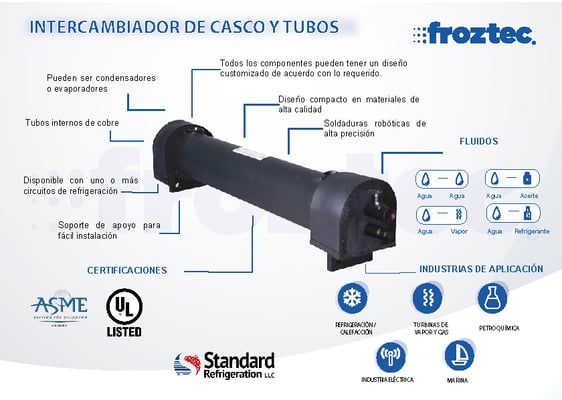

INFOGRAFIA-DE-CASCO-Y-TUBO
